سوئیچ و پچ پنل از تجهیزات لازم برای راه‌اندازی و نگهداری یک شبکه منظم و کارآمد هستند. اگرچه وظیفه و اهمیت هرکدام در شبکه با دیگری تفاوت زیادی دارد، اما ظاهر تقریبا مشابه این دو می‌تواند کاربران را به اشتباه بیندازد.
در این مقاله به زبان ساده پچ پنل و سوئیچ را معرفی می‌کنیم و سپس تفاوت آن‌ها را توضیح می‌دهیم، به‌طوری که بعد از خواندن این مطلب، نه تنها از نظر فنی تفاوت پچ پنل و سوئیچ شبکه را بدانید، بلکه با یک نگاه به سرعت متوجه شوید کدام دستگاه پچ پنل و کدام سوئیچ است.
علاوه بر این، آشنایی با کارکرد و تفاوت‌های این دو دستگاه سبب می‌شود تا موقع خرید سوئیچ شبکه و یا پچ پنل، انتخاب بهتری داشته باشید.
مشاوره با کارشناسان ایده‌آل گستر

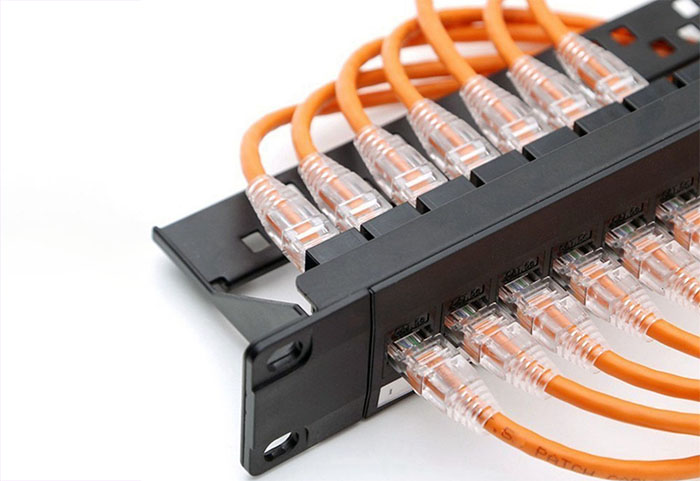

پچ پنل چیست؟
پچ پنل وظیفه مرتب کردن کابل‌های شبکه را برعهده دارد. معمولا در شبکه‌های بزرگ و پیچیده، کابل‌های اترنت از دستگاه مبدا (مثلا کامپیوتر، دوربین مداربسته و…) به سوئیچ یا روتر وصل می‌شوند. اما اگر فاصله دستگاه مبدا و مقصد زیاد باشد، کابل‌ها درهم گره می‌خورند، تشخیص آن‌ها از هم سخت می‌شود و هزار مشکل دیگر پیش می‌آید.
بنابراین بین دستگاه مبدا و مقصد، یک کابل طولانی نمی‌کشند، بلکه آن را به دو کابل کوتاه‌تر تبدیل می‌کنند. سیم اول از دستگاه مبدا به پچ پنل کشیده می‌شود. سیم دوم هم از پچ پنل به دستگاه مقصد (مثل سوئیچ) متصل می‌شود.
اما این کار چه مزایایی دارد؟
- از به‌هم ریختگی و گره خوردن کابل‌ها جلوگیری می‌کند و نظم و زیبایی را افزایش می‌دهد.
- عیب‌یابی راحت‌تر و ساده‌تر می‌شود.
- انعطاف‌پذیری شبکه را افزایش می‌دهد و برای ایجاد تغییر نیازی به سیم‌کشی کامل نیست.
- افزودن اتصالات جدید راحت‌تر می‌شود.
- فشار وارد شده به پورت‌های دستگاه مقصد (معمولا سوئیچ) را کمتر می‌کند و عمر آن را افزایش می‌دهد.
بنابراین، پچ پنل یک دستگاه ساده است که در دو طرف آن پورت (درگاه) نصب شده. کابل اول به پورت ورودی وصل می‌شود و کابل دوم در پورت خروجی، اطلاعات را دریافت می‌کند و به دستگاه مقصد می‌برد. معمولا در این فرآیند، افت کیفیت چندانی رخ نمی‌دهد. برای آشنایی بیشتر با این وسیله می‌توانید مقاله پچ پنل چیست و چه کاربردی دارد؟ را بخوانید.
📌 نکته: پچ پنل معمولا نزدیک سوئیچ نصب می‌شود. برای نمونه، کابلی که از دوربین مداربسته خارج شده، وارد پورت ورودی پچ پنل می‌شود. یک کابل کوتاه (مثل پچ کورد) از پورت خروجی به سوئیچ وصل می‌شود. این مساله باعث می‌شود تا به پورت‌های گران‌قیمت سوئیچ فشار وارد نشود و در نتیجه خراب نشوند. اگر با پچ کورد آشنا نیستید، خواندن مقاله پچ کورد چیست؟ تفاوت پچ کورد با کابل شبکه به شما کمک خواهد کرد.

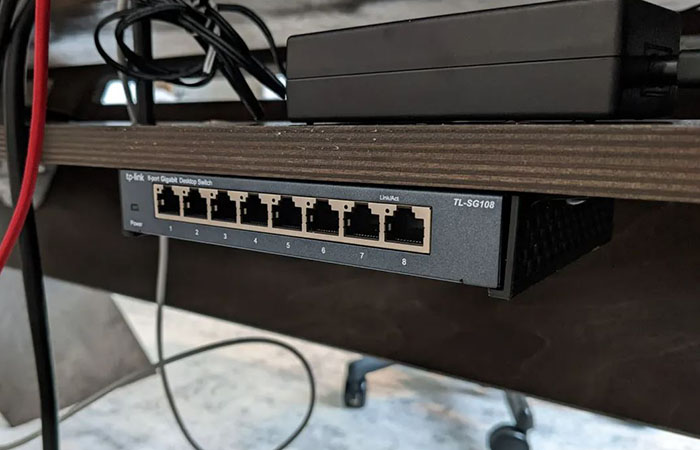

سوئیچ شبکه چیست؟
سوئیچ، دستگاه‌های نزدیک به هم را به یکدیگر وصل می‌کند و شبکه می‌سازد. تصور کنید 5 دستگاه دارید که می‌خواهید آن‌ها را در یک شبکه به هم وصل کنید. از هر 5 دستگاه به سوئیچ کابل می‌کشید و به این ترتیب، یک شبکه داخلی یا LAN درست می‌کنید. حالا اگر قصد داشته باشید پرینت بگیرید، کامپیوتر اطلاعات فایل را به سوئیچ می‌فرستد، سوئیچ پرینتر را پیدا می‌کند و اطلاعات را برای آن ارسال می‌کند.
البته سوئیچ‌ها بر اساس پیچیدگی عملکرد، تعداد و نوع پورت‌ها و… به انواع مختلفی تقسیم می‌شوند که برای آشنایی با آن‌ها و انتخاب سوئیچ مناسب خود می‌توانید مقاله سوئیچ شبکه چیست؟ را مطالعه کنید.
📌 نکته: معمولا وجود سوئیچ برای ایجاد شبکه داخلی یا LAN ضروری است.
استفاده از سوئیچ چه مزایایی دارد؟
- وظیفه انتقال هوشمند اطلاعات را برعهده دارد، در نتیجه اطلاعات به سرعت به مقصد می‌رسد و جلوی ترافیک در شبکه گرفته می‌شود.
- توسعه شبکه را راحت‌تر می‌کند.
- با پشتیبانی از قابلیت PoE، نیاز به سیم‌کشی برای برق را از بین می‌برد. برای آشنایی با این قابلیت می‌توانید مقاله تفاوت سوئیچ شبکه PoE با سوئیچ معمولی چیست را بخوانید.
بعد از آشنایی مختصر با پچ پنل و سوئیچ، اکنون بهتر می‌توان با تفاوت‌های این دو آشنا شد. با این حال، برای درک بهتر تفاوت پچ پنل و سوئیچ شبکه بهتر است دو مفهوم دیگر را هم تعریف کنیم: تجهیزات پسیو و اکتیو + لایه‌های OSI در شبکه.
دو مفهوم کلیدی: لایه‌های شبکه، تجهیزات پسیو و اکتیو
- به آن گروه از تجهیزات شبکه که برای کار کردن به برق نیاز ندارند و روی اطلاعات هیچ اثری نمی‌گذارند، تجهیزات پسیو شبکه می‌گویند؛ مثل کابل، داکت یا کانکتور. تجهیزاتی که برای کار کردن به برق نیاز دارند و وظیفه پردازش، تقویت یا مدیریت اطلاعات را دارند، اکتیو هستند. در مقاله تجهیزات پسیو شبکه چیست به‌طور مفصل در این باره حرف زده‌ایم.
- سازمان ISO دستگاه‌های شبکه را در هفت لایه مختلف قرار داده است و نام آن را لایه‌های OSI گذاشته. کارخانه‌ها و تولیدکننده‌های تجهیزات شبکه با بررسی جدول OSI تصمیم می‌گیرند که محصولات‌شان در کدام لایه است. سپس آن محصول را بر اساس استانداردی که در جدول OSI ذکر شده، تولید می‌کنند. به این ترتیب، محصولات کارخانه‌ها و برندهای مختلف از یک استاندارد یکسان برخوردار می‌شوند و می‌توانند به هم وصل شوند و کنار هم کار کنند.
هفت لایه OSI به این ترتیب هستند:
- لایه فیزیکی یا Physical Layer
- لایه پیوند داده یا Data Link Layer
- لایه شبکه یا Network Layer
- لایه انتقال یا Transport Layer
- لایه نشست یا Session Layer
- لایه ارائه یا Presentation Layer
- لایه کاربرد یا Application Layer
جدول تفاوت پچ پنل و سوئیچ شبکه
| ویژگی | سوئیچ شبکه | پچ پنل |
| کاربرد | ایجاد شبکه، انتقال داده | نظم دادن به کابل‌ها |
| نوع تجهیزات | اکتیو | پسیو |
| لایه | دوم و سوم | اول (لایه تجهیزات فیزیکی مثل کابل) |
| تاثیر روی داده | هدایت داده | هیچ تاثیری ندارد |
| محل استفاده | در مرکز شبکه | بین کابل‌ها |
| نصب | معمولا پیچیده، نیاز به پیکربندی | ساده بدون نیاز به پیکربندی |
| قیمت | گران‌تر | ارزان‌تر |
| محل قرار گرفتن پورت‌ها | معمولا در جلوی دستگاه | در دو طرف دستگاه |
| نیاز در شبکه | کاملا ضروری | اختیاری |
📌 تفاوت پچ پنل و سوئیچ شبکه چیست؟ به‌طور خلاصه:

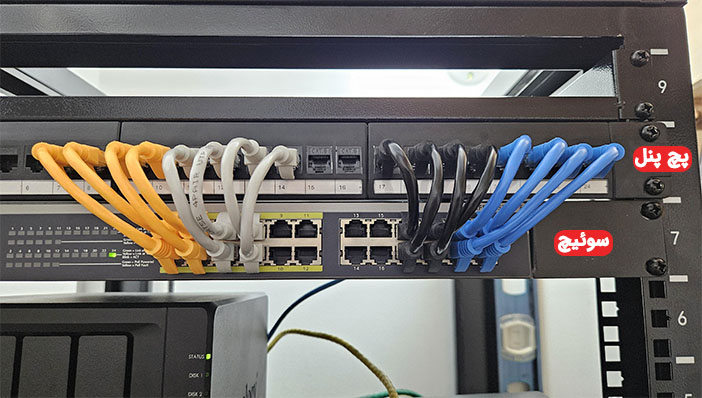

سوئیچ مغز شبکه است که امکان اتصال دستگاه‌ها به هم و ارسال هوشمند اطلاعات را فراهم می‌کند. پچ پنل یک دستگاه ساده است که برای مدیریت کابل‌ها و نظم دادن به آن‌ها استفاده می‌شود. در سوئیچ معمولا پورت‌ها در جلوی دستگاه هستند در حالی که پورت‌های پچ پنل در دو طرف آن تعبیه شده‌اند، اگرچه این مساله ممکن است بنا به طراحی تفاوت کند.
کاربردهای پچ پنل در شبکه
پچ پنل معمولا در شبکه‌های کوچک خانگی و اداری رایج نیست و بیشتر مناسب شبکه‌های بزرگ مثل شبکه‌های سازمانی یا دیتاسنترها است، جایی که صدها کابل وجود دارد و منظم کردن و ساماندهی کابل‌ها ضروری است.
به این ترتیب، عیب‌یابی سریع ممکن می‌شود و یا برای نمونه، اگر بخواهید اتصال دستگاه شماره یک به سوئیچ را قطع کنید و به جای آن، دستگاه شماره دو را وصل کنید، نیازی به تغییر کل سیم‌کشی وجود ندارد و فقط بخشی از کابل را عوض می‌کنید.
هم‌چنین وجود پچ پنل از پورت‌های مهم سوئیچ محافظت می‌کند. برای مثال، به جای اینکه یک کابل 100 متری را مستقیم از دستگاه مبدا به سوئیچ وصل کنید، یک کابل 98 متری را به یک طرف پچ پنل می‌زنید و از پورت خروجی، یک کابل دو متری را به سوئیچ متصل می‌کنید. به این ترتیب، به پورت‌های سوئیچ فشار فیزیکی وارد نمی‌شود.
نحوه نصب پچ پنل
- پچ پنل را در جای مناسب نصب کنید که می‌تواند روی دیوار یا روی رک باشد.
- کابل‌ها را به پورت‌های ورودی که معمولا پشت پچ پنل است، متصل کنید.
- پورت‌ها را شماره‌گذاری کنید تا تشخیص و پیدا کردن کابل‌ها راحت‌تر شود.
- پچ کورد یا کابل‌های کوتاه را از جلوی پچ پنل به سوئیچ وصل کنید.
کاربردهای سوئیچ در شبکه

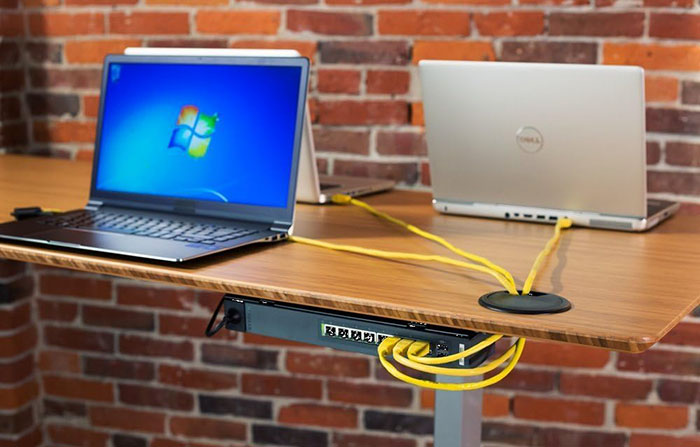

برای ایجاد شبکه به سوئیچ نیاز است، چه در محیط خانه یا یک مجموعه کوچک و چه در یک سازمان یا دیتاسنتر بزرگ. در مجموعه‌های کوچک، معمولا مودمی که می‌خرید همزمان مودم، روتر، سوئیچ و اکسس پوینت است و همزمان کار همه این تجهیزات را انجام می‌دهد اما در مجموعه‌های بزرگ به سوئیچ مستقل نیاز است تا مدیریت هوشمند داده‌ها را انجام دهد.
تفاوت پچ پنل و سوئیچ کاملا در کاربردشان در شبکه مشهود است.
نحوه نصب سوئیچ
- بر اساس نیازهای شبکه، سوئیچ مناسب را انتخاب کنید. این نیازها شامل تعداد پورت‌ها، سرعت آن‌ها، پشتیبانی از PoE و مدیریتی یا غیرمدیریتی بودن سوئیچ است.
- سوئیچ را در رک یا روی میز قرار دهید.
- آن را پیکربندی کنید. معمولا برای سوئیچ‌های پیشرفته نیاز به یک تکنسین ماهر است تا پیکربندی را درست انجام دهد.
- دستگاه‌های شبکه را با کابل یا فیبر نوری به سوئیچ وصل کنید.
نکات مهم هنگام خرید پچ پنل و سوئیچ
قبل از خرید باید نیازهای شبکه خود را مشخص کنید، از جمله:
📌 در پچ پنل
- تعداد پورت‌ها
- ثابت بودن یا ماژولار بودن (قابل تغییر بودن) پورت‌ها
- سازگاری با نوع کابل (مثلا Cat6 یا فیبر نوری)
- توسعه‌پذیری (با توجه به نیازهای آینده شبکه)
📌 در سوئیچ
- تعداد و سرعت پورت‌ها
- مدیریتی یا غیرمدیریتی بودن
- پشتیبانی از PoE و توان پورت‌ها
- گارانتی و پشتیبانی فنی
- توسعه‌پذیری (با توجه به نیازهای آینده شبکه)
برای مشاوره رایگان، بررسی نیازهای مجموعه خود و انتخاب محصول یا محصولات مناسب می‌توانید با کارشناسان ایده‌آل گستر تماس بگیرید.
