اتصال فیبر نوری به سوئیچ شبکه | راهنمای کامل + معرفی تجهیزات لازم

فیبر نوری یکی از بهترین گزینه‌ها برای انتقال اطلاعات و داده در شبکه‌های مدرن و یا بزرگ و پیچیده است. در واقع، فیبر نوری امکاناتی را در اختیار کاربر قرار می‌دهد که معمولا کابل‌های مسی ندارند. برای مثال، می‌توان با استفاده از این فناوری، اطلاعات را با سرعت بالا و تاخیر پایین به فاصله‌های طولانی ارسال کرد؛ ضمن این‌که نویز اثر کمتری روی آن می‌گذارد.

به همین دلیل است که امروزه در شبکه‌هایی که سرعت و کیفیت در آن‌ها اهمیت زیادی دارد، فیبر نوری به یکی از ارکان اصلی اتصالات تبدیل شده است.

در این مقاله توضیح می‌دهیم برای اتصال فیبر نوری به سوئیچ شبکه به چه تجهیزاتی نیاز است و چه باید کرد.

مشاوره با کارشناسان ایده‌آل گستر

اتصال فیبر نوری به سوئیچ شبکه چه کاربردی دارد

استفاده از فیبر نوری برای اینترنت پرسرعت رواج دارد، اما چرا باید از فیبر نوری در شبکه داخلی استفاده کنیم و آن را به سوئیچ شبکه وصل کنیم؟

چرا باید در شبکه داخلی (LAN) از فیبر نوری استفاده کنیم؟

1. سرعت بالا: فیبر نوری می‌تواند اطلاعات را با سرعت‌هایی مانند 10 گیگ، 25 گیگ، 40 گیگ و یا حتی 100 گیگ منتقل کند. کابل‌های اترنت معمولی که از جنس مس هستند، کمتر به این سرعت‌ها می‌رسند.
2. پهنای باند بیشتر: اگر در شبکه خود تعداد زیادی کاربر، تلفن ویپ، دوربین مداربسته تحت شبکه و… دارید، استفاده از فیبر نوری پهنای باند بیشتری به شما می‌دهد و با ایجاد گلوگاه مقابله می‌کند.
3. مناسب برای مسافت طولانی: اگر مجموعه شما، دو یا چند ساختمان دارد که باید به یکدیگر متصل شوند، فیبر نوری یکی از مناسب‌ترین روش‌ها است. با استفاده از این فناوری، کیفیت اطلاعات حتی در فاصله چند کیلومتری نیز افت نمی‌کند.
4. مقاوم در برابر نویز: فیبر نوری در مقابل انواع نویزهایی که ما را محاصره کرده‌اند، مقاوم است.
5. امنیت بیشتر: فیبر نوری در مقابل نشت اطلاعات حساس، مقاوم‌تر از کابل مسی است.
6. قابلیت توسعه و ارتقا: اگر از فیبر نوری استفاده کنید، برای توسعه شبکه در آینده، نیاز چندانی به تغییر زیرساخت‌های کابلی نخواهید داشت.

به این دلایل است که معمولا برای بک‌بون (Backbone) و هسته شبکه‌های مهم و پیچیده مثل دیتاسنترها و سازمان‌های بزرگ از فیبر نوری استفاده می‌شود.

چرا باید فیبر نوری را به سوئیچ وصل کنیم؟

📌 تمام داده‌های شبکه از سوئیچ می‌گذرند، بنابراین مهم است که این داده‌ها با بیشترین سرعت ممکن به سوئیچ برسند و از سوئیچ به سمت دستگاه‌های مقصد ارسال شوند.

📌 معمولا در شبکه داخلی از فیبر برای اتصال سرورها، رک‌ها، طبقات مختلف، ساختمان‌های مختلف و… استفاده می‌شود. بین تمام این‌ها نیز سوئیچ ایستاده است.

📌 سوئیچ‌ها امکانات پیشرفته‌ای مانند ایجاد شبکه مجازی یا VLAN، قابلیت QoS و… را به شبکه اضافه می‌کنند. پیاده کردن این قابلیت‌ها روی فیبر، پایداری بیشتری به شبکه می‌دهد و امکان مدیریت شبکه را بهبود می‌بخشد.

برای اتصال فیبر نوری به سوئیچ شبکه به چه تجهیزاتی نیاز است؟

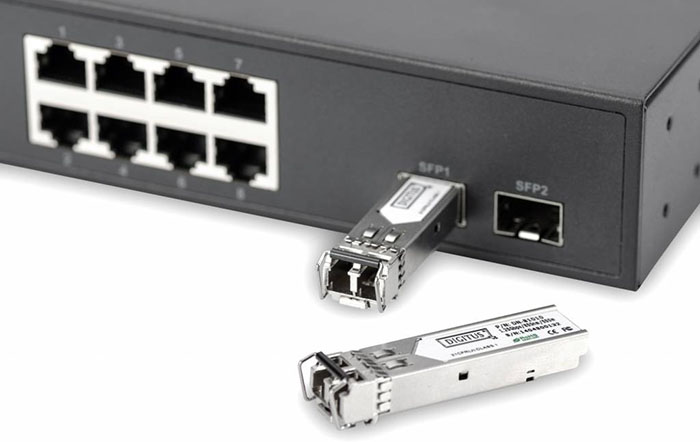

1. سوئیچ مجهز به پورت فیبر نوری

موقع خرید سوئیچ شبکه باید دقت کنید که درگاه لازم برای اتصال به فیبر نوری را داشته باشد. به این نوع درگاه، SFP گفته می‌شود. در مقاله انواع پورت در سوئیچ شبکه توضیح داده‌ایم که SFP یک اسلات یا شکاف خالی است که برای استفاده از آن، باید ماژول مناسب را درون آن گذاشت. فیبر نوری به ماژول وصل می‌شود.

📌 پورت SFP تا سرعت یک گیگ، +SFP تا 10 گیگ، SFP28 تا 25 گیگ و QSFP تا 40 گیگ را ارائه می‌دهند. مدل‌های دیگری از آن نیز برای پشتیبانی از سرعت‌های بیشتر طراحی و ساخته شده‌اند.

مشاهده قیمت و خرید سوئیچ شبکه

2. ماژول مناسب

ماژول‌هایی که درون اسلات SFP قرار می‌گیرند، انواع مختلفی دارند که در ادامه بعضی از رایج‌ترین مدل‌های آن‌ها را معرفی می‌کنیم:

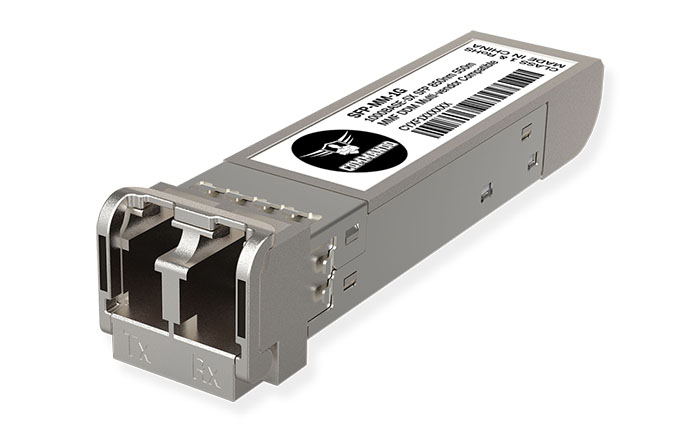

✔️ ماژول SX

• سرعت: یک گیگ
• نوع فیبر: مالتی مود (بعدتر انواع فیبر را توضیح خواهیم داد)
• حداکثر فاصله: حدود 550 متر

✔️ ماژول SR

• سرعت: 10 یا 25 گیگ
• نوع فیبر: مالتی مود
• حداکثر فاصله: 100 تا 400 متر

✔️ ماژول LX

• سرعت: یک گیگ
• نوع فیبر: سینگل مود
• حداکثر فاصله: تا 10 کیلومتر

✔️ ماژول LR

• سرعت: 10 یا 25 گیگ
• نوع فیبر: سینگل مود
• حداکثر فاصله: تا 10 کیلومتر

✔️ ماژول ER

• سرعت: معمولا 10 گیگ
• نوع فیبر: سینگل مود
• حداکثر فاصله: تا 40 کیلومتر

✔️ ماژول ZR

• سرعت: 10 گیگ و بیشتر
• نوع فیبر: سینگل مود
• حداکثر فاصله: تا 80 کیلومتر

🚨 موقع تهیه ماژول باید دقت کنید که با سوئیچ شما سازگار باشد. بعضی از برندها فقط امکان نصب ماژول مخصوص خودشان را می‌دهند.

3. کابل فیبر نوری

فیبر نوری دو نوع اصلی دارد: سینگل مود و مالتی مود.

✔️ فیبر نوری مالتی مود

• چند مسیر همزمان برای انتقال یک داده واحد دارد.
• برای مسافت‌های کوتاه‌تر مناسب است.
• رنگ روکش آن معمولا نارنجی یا آبی است.
• داخل ساختمان، رک یا دیتاسنتر استفاده می‌شود.
• تجهیزات مربوط به آن معمولا ارزان‌تر است.

✔️ فیبر نوری سینگل مود

• یک مسیر مستقیم دارد.
• برای مسافت‌های طولانی‌تر مناسب است.
• رنگ روکش آن معمولا زرد است.
• برای ارتباط بین چند ساختمان یا بک‌بون شبکه استفاده می‌شود.
• تجهیزات مربوط به آن معمولا گران‌تر است.

☑️ فیبر سینگل مود دو نوع دارد: OS1 و OS2. کابل OS1 بیشتر مناسب فضاهای داخلی است و OS2 در فضاهای بیرونی و مسافت‌های طولانی‌تر استفاده می‌شود.

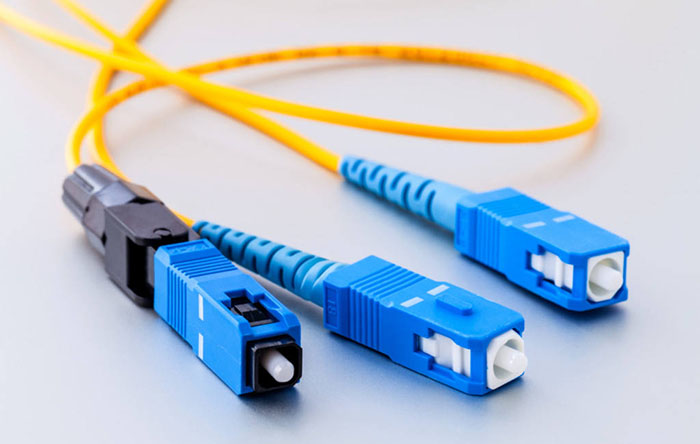

4. کانکتور

کانکتور به سر فیبر نوری می‌خورد و کمک می‌کند تا فیبر وارد ماژول شود و درون آن ثابت بماند. در ادامه، با چند مدل از کانکتورهای رایج بیشتر آشنا می‌شوید:

✔️ کانکتور LC

• نوع اتصال: کلیکی
• محل اتصال: معمولا پورت‌های SFP و +SFP و SFP28
• نکته مهم: معمولا برای اتصال مستقیم به سوئیچ استفاده می‌شود.

✔️ کانکتور SC

• نوع اتصال: فشاری
• محل اتصال: معمولا پچ پنل و تجهیزات قدیمی‌تر
• نکته مهم: فیبر نوری با کانکتور SC به پچ پنل می‌خورد. سپس یک پچ کورد (کابل کوتاه) که یک سر آن کانکتور SC است به پچ پنل وصل می‌شود و سر دیگر آن که کانکتور LC است، به سوئیچ متصل می‌شود.

برای آشنایی بیشتر با پچ پنل می‌توانید پچ پنل چیست و چه کاربردی دارد؟ را بخوانید.

✔️ کانکتور MPO

• نوع اتصال: چند فیبر همزمان
• محل اتصال: معمولا ماژول QSFP
• نکته مهم: معمولا در بک‌بون‌های پرسرعت استفاده می‌شود.

5. پچ پنل

توصیه می‌شود فیبر نوری و اساسا هیچ کابلی را مستقیم به سوئیچ وصل نکنید، بلکه کابل را ابتدا به پچ پنل و سپس از پچ پنل به سوئیچ بکشید تا:

• از پورت‌های سوئیچ محافظت شود.
• طول عمر تجهیزات بیشتر شود.
• عیب‌یابی راحت‌تر شود.
• توسعه شبکه ساده‌تر شود.
• کابل‌ها را بهتر مدیریت کرد.

پچ پنل، پچ کورد، کابل و کانکتور از تجهیزات پسیو شبکه هستند. در مقاله تجهیزات پسیو شبکه چیست (راهنمای جامع به زبان ساده) بیشتر در این‌باره توضیح داده‌ایم.

نحوه اتصال فیبر نوری به سوئیچ شبکه (گام به گام)

1. بر اساس مسافت و نوع استفاده، فیبر نوری مناسب را انتخاب کنید.
2. کانکتور مناسب را به سر فیبر وصل کنید.
3. فیبر را به پچ پنل وصل کنید.
4. با پچ کورد یا کابل کوتاهی که دو سر آن کانکتورهای مناسب نصب شده، پچ پنل را به سوئیچ وصل کنید.
5. قبل از اتصال کابل به سوئیچ، باید ماژول مناسب را در اسلات SFP نصب کرده باشید.

آن‌چه در بالا گفته شد، روش استاندارد اتصال فیبر به سوئیچ است. اما گاهی ممکن است بخواهید دو سوئیچ را به‌طور مستقیم با فیبر به هم متصل کنید. در این صورت:

1. دقت کنید که اتصال‌ها معکوس باشند، یعنی فرستنده (TX) یک ماژول به گیرنده (RX) ماژول طرف مقابل وصل شود.
2. معمولا در پچ کوردهای LC به‌طور پیش‌فرض این ضربدری بودن نوع اتصال رعایت شده است.
3. این کار را برای لینک‌های موقت یا در فضاهای کوچک انجام دهید. معمولا با این کار، پورت سوئیچ در خطر آسیب‌دیدگی قرار می‌گیرد.

پس از اتصال، سوئیچ را پیکربندی و تنظیم کنید.

اشتباهات رایج در اتصال فیبر نوری به سوئیچ شبکه

• استفاده از ماژول نامناسب؛ برای مثال، استفاده از ماژول مخصوص سینگل مود برای فیبر مالتی مود
• رعایت نکردن اتصال TX به RX که باعث وصل نشدن ارتباط می‌شود.
• تمیز نبودن کانکتورها چون گرد و غبار روی اتصال فیبر اثر می‌گذارد.
• استفاده نکردن از پچ پنل
• انتخاب سوئیچ نامناسب؛ برای نمونه، در یک شبکه پرسرعت به سوئیچی با پورت +SFP و یا QSFP نیاز است اما سوئیچی با پورت SFP تهیه می‌شود. همچنین پیشنهاد می‌شود برای اجرای تنظیمات پیشرفته، سوئیچ مدیریتی تهیه کنید.
