سوئیچهای PoE یکی از ستونهای مهم شبکههای مدرن هستند که برق و دیتا را بهطور همزمان به دستگاهها منتقل میکنند. این قابلیت در شبکههایی که شامل دوربین مداربسته، اکسسپوینت و تلفن تحت شبکه هستند، اهمیت بسیار زیادی دارد.
اما در این شبکهها وقتی یکی از دستگاهها به دلایل مختلفی مانند مشکلات نرمافزاری یا اختلالات دیگر از کار میافتد یا هنگ میکند:
- مدیر شبکه باید متوجه خارج شدن دستگاه از مدار شود
- باید به صورت دستی، دستگاه را خاموش و روشن کند تا دوباره به کار بیفتد
فناوری واچداگ این کار را به صورت خودکار و بدون نیاز به دخالت انسانی انجام میدهد.
در این مقاله به زبان ساده توضیح میدهیم Watchdog در سوئیچهای شبکه PoE چیست و چه کار انجام میدهد.
مشاوره با کارشناسان ایدهآل گستر
Watchdog در سوئیچ PoE به زبان ساده
PoE مخفف عبارت Power over Ethernet است، یعنی انتقال برق از طریق کابل شبکه. وجود این فناوری کمک میکند تا نصب و راهاندازی دستگاهها در شبکه راحتتر شود، چرا که دیگر نیازی به پریز برق یا کابلکشی جداگانه برق نیست و میتوان تجهیزات را تنها با اتصال به کابل اترنت، در جایگاه مناسب نصب کرد. این مساله وقتی تعداد زیادی دوربین مداربسته تحت شبکه، اکسسپوینت، تلفن ویپ و… دارید، اهمیت بسیار زیادی پیدا میکند.
در بعضی از سوئیچهایی که دارای فناوری PoE هستند، یک قابلیت به نام واچداگ (Watchdog) وجود دارد که بهطور پیوسته، وضعیت دستگاههای متصل به سوئیچ را زیر نظر دارد. اگر ارتباط یک دستگاه با سوئیچ قطع شود یا پاسخگو نباشد، واچداگ بهطور خودکار برق آن دستگاه را قطع و وصل میکند، در نتیجه دستگاه یک بار خاموش و روشن میشود تا دوباره به کار بیفتد.
اگر بخواهیم Watchdog در سوئیچ PoE را به زبان ساده تعریف کنیم، میتوان گفت مانند یک دکمه ریاستارت خودکار هوشمند است که در صورت هنگ کردن دستگاه، فعال میشود و باعث ریست شدن آن میشود تا دستگاه دوباره به کار بیفتد.
✔️ مطالعه دو مقاله PoE چیست و چه کار میکند و تفاوت سوئیچ PoE با سوئیچ معمولی چیست کمک میکند تا مفاهیم مربوط به واچداگ را بهتر درک کنید.
چرا واچداگ در شبکههای PoE مهم است؟
Watchdog در ظاهر یک امکان ساده است، اما در عمل برای کارکرد بهینه شبکه، بسیار مهم و ضروری است. بعضی از مزایای واچداگ از این قرار هستند:
- افزایش پایداری شبکه: با وجود نظارت مداومی که بر دستگاهها وجود دارد، اختلالات کاهش پیدا میکنند.
- کاهش زمان قطع شبکه یا Downtime: بدون نیاز به خاموش و روشن کردن دستی، زمان قطع شبکه کم میشود. این مساله بهویژه در دوربینهای مداربسته اهمیت دارد.
- صرفهجویی در هزینهها: نیاز به ایاب و ذهاب تکنسین کمتر میشود.
- افزایش امنیت و کارایی: بهبود عملکرد دوربینهای مداربسته در نقاط مهم و حساس را به دنبال دارد.
- افزایش سهولت کار: مدیریت دستگاههایی که در نقاط سختدسترس هستند، راحتتر میشود.
در شبکههایی با تعداد بسیار زیاد دستگاههای PoE مانند بیمارستانها و کارخانهها، وجود واچداگ باعث میشود تا سیستم کمترین زمان قطعی را داشته باشد.
Watchdog در سوئیچ PoE چگونه کار میکند؟
عملکرد واچداگ روند سادهای دارد:
- سوئیچ بهطور دورهای بستههای داده (پینگ) را به دستگاههایی که به آن وصل هستند، ارسال میکند. برای آشنایی با مقوله پینگ میتوانید مقاله پینگ چیست؟ Ping در اینترنت و گیم چه کاربردی دارد؟ را بخوانید.
- پس از گذشت زمان مشخصی، اگر دستگاه پاسخ ندهد، سوئیچ تشخیص میدهد که دستگاه دچار اختلال شده است.
- سوئیچ برق PoE پورتی که دستگاه به آن وصل است را قطع و سپس وصل میکند. دستگاه روشن و خاموش میشود و به کار میافتد، بدون اینکه اثری روی سایر دستگاهها گذاشته شود و یا نیازی به حضور تکنسین باشد.
- سوئیچ وضعیت دستگاه را بررسی میکند و اگر ایراد پابرجا مانده باشد، ممکن است فرآیند ریست کردن چند بار تکرار شود. در نهایت، اگر جوابی نیامد، این اقدام متوقف میشود تا به دستگاه آسیب نرسد.
- سوئیچ بر اساس تنظیمات انجام شده، برای مدیر شبکه پیام میفرستد.

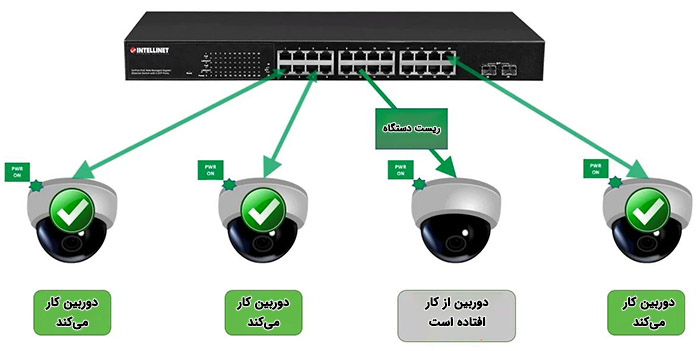

یک مثال از کاربرد واچداگ در سوئیچ PoE
- سوئیچ به دوربینهای مداربسته در یک کارخانه پینگ میزند.
- از یکی از دوربینها پاسخی دریافت نمیکند.
- برق پورتی که دوربین به آن وصل است، چند ثانیه قطع و سپس وصل میشود.
- دوربین ریست شده و به مدار برمیگردد.
تمام این فرآیند در حالی اتفاق میافتد که ممکن است کسی در کارخانه اصلا متوجه قطع شدن آن دوربین نشده باشد.
مقایسه سوئیچ PoE دارای واچداگ با سوئیچ PoE معمولی
اگر تعداد دستگاههای متصل به سوئیچ زیاد است و یا عملکرد آنها بسیار کلیدی است و زمان قطع باید به کمترین میزان ممکن برسد، موقع خرید سوئیچ شبکه دقت کنید که از قابلیت واچداگ و یا فناوریهای مشابه مانند PoE Auto Recovery برخوردار باشد.
✔️ PoE Auto Recovery نام تجاری است که برند تیپی لینک برای فناوری واچداگ انتخاب کرده است.
در زیر جدول مقایسه سوئیچ با فناوری واچداگ و سوئیچ معمولی را میبینید:
| ویژگی | سوئیچ PoE معمولی | سوئیچ PoE با واچداگ |
| نظارت مداوم | ندارد | دارد |
| ریست خودکار دستگاههای متصل | ندارد | دارد |
| کاهش زمان قطعی | ندارد | دارد |
| نیاز به حضور نیروی انسانی | دارد | ندارد |
| مناسب برای شبکههای بزرگ (امنیتی و صنعتی) | محدود | بله |
✔️ قابلیت واچداگ هم در سوئیچهای مدیریتی و هم در سوئیچهای غیرمدیریتی وجود دارد. میتوانید در مقاله تفاوت سوئیچ شبکه مدیریتی و غیرمدیریتی چیست با فرق این دو نوع سوئیچ بیشتر آشنا شوید.

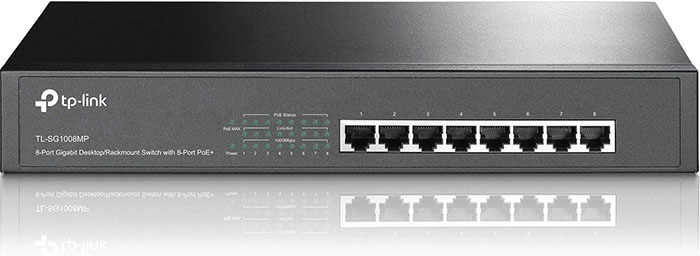

برای مثال، سوئیچ 8 پورت تیپی لینک مدل TL-SG1008MP دارای قابلیت PoE Auto Recovery است. میتوانید برای مشاهده مشخصات و قیمت آن روی دکمه زیر کلیک کنید.
مشاهده قیمت و اطلاعات سوئیچ تیپی لینک مدل TL-SG1008MP
فعالسازی Watchdog در سوئیچ PoE
حالا که بیشتر با Watchdog در سوئیچهای شبکه PoE آشنا شدیم، نوبت به فعالسازی این قابلیت میرسد. معمولا نحوه فعالسازی بسته به برند و مدل متفاوت است.
- در سوئیچهای حرفهای میتوان از طریق رابط وب یا رابط خط فرمان (CLI)، واچداگ را فعال کرد و حتی زمان پینگ، تعداد تلاشهای ناموفق و مواردی از این دست را تنظیم کرد.
- در سوئیچهای ساده معمولا قابلیت واچداگ را میتوان با کلیدهای DIP (دکمههایی که روی بدنه سوئیچ قرار دارد و میتوان آنها را در حالت On یا Off قرار داد) برای هر پورت، فعال یا غیرفعال کرد.
🚨 برای دستگاههایی که زمان بوت آنها طولانی است، باید تاخیر (delay) را بیش از 10 و گاهی تا 20 ثانیه تنظیم کنید تا جلوی ریست اشتباه گرفته شود.
🚨 در شبکههایی با نوسان زیاد ممکن است ریستهای اشتباه انجام شود.
🚨 واچداگ در صورت بروز مشکل نرمافزاری مفید است و در صورت بروز ایراد سختافزاری، تاثیری ندارد.
در این مقاله با نقش Watchdog در سوئیچ PoE آشنا شدید. میتوانید برای ارزیابی نیازهای شبکه خود و انتخاب سوئیچ مناسب از مشاوره رایگان با کارشناسان ایدهآل گستر استفاده کنید.
